ЛИНСИС

Система громкоговорящей связи “Линсис” применяется на общепромышленных, пожароопасных и взрывоопасных объектах, надежно работает в условиях повышенной запыленности, влажности, агрессивной химической среды и в критических температурных диапазонах.
Диспетчерская и громкоговорящая связь -
специализированная система связи, предназначенная для организации оперативного управления и обмена информацией между диспетчером и рабочими местами, находящимися на производственных объектах, в транспортной инфраструктуре, на стройплощадках и в других местах, где требуется непрерывное оперативное взаимодействие.
  • Оборудование включено в «Реестр промышленной продукции, произведенной на территории Российской Федерации»
  • Разрабатывается и производится в соответствии с требованиями и стандартами ИСО 9001-2015
  • Применяется на взрывоопасных, пожароопасных, общепромышленных объектах, надежно работает в условиях повышенной запыленности, влажности, агрессивной химической среды и критических температур
Возможности и преимущества
  • Полноценная дуплексная и симплексная связь с высоким качеством звука
  • Высокая надежность аппаратной части, резервирование центральных узлов
  • Не требуется закупать дополнительные лицензии ПО
  • Эффективная цифровая технология шумоподавления
  • Широкая возможность интеграции интерфейсов и оконечных устройств
  • Возможность гибкой конфигурации системы под задачи заказчика
  • Оборудование взрывозащищенного исполнения
Интеграции
ОПС
Автоматическая трансляция
предзаписанного сообщения при
получении сигнала от системы ОПС
СКУД
Управление шлагбаумом, светофором
для регулирования проезда
автотранспорта через КПП
АТС
Взаимодействие с абонентами АТС
на предприятии
АСУ ТП
Прием сигналов отАСУ ТП и
трансляция сообщений, озвучивающих
этапы технологического процесса
РАДИОСВЯЗЬ
Взаимодействие и обмен
сообщениями с абонентами
радиосети
ГО и ЧС
Прием сигналов от системы
оповещения ГО и ЧС и трансляция
его на территории предприятия
Опыт и компетенции в системах громкоговорящей связи
Диспетчерская связь
1
1
Технологическая связь
2
2
Командно-поисковая связь
3
3
Оперативная связь
4
4
Охранное оповещение
5
5
Локальное оповещение
6
6
Аппаратный комплекс
Центральный блок коммутации LCE
Блок контроля линий оповещения
Трансляционные усилители
Блок питания
Блок LCE
Центральный модуль системы громкоговорящей связи (централь).

Поддерживает коммутацию, передачу и воспроизведение звукового сигнала высокого качества. Переговорные устройства, диспетчерские пульты, громкоговорители и блоки коммутации фидерных линий, подключенные к централи, создают единую систему громкоговорящей связи и оповещения.
  • подключение оконечных устройств по SHDSL, Ethernet, аналоговым линиям – к одному блоку LCE может подключаться до 60 оконечных SHDSL-устройств или до 120 IP-устройств
  • функция записи переговоров
  • функция воспроизведения звуковых файлов
Возможности
  • встроенный WEB-интерфейс для конфигурирования и администрирования блока LCE
  • возможность организации системы мониторинга по SNMP
  • функция «горячая замены» линейных плат и функция «горячего резервирования» центральной платы и платы питания обеспечивают повышенную надежность системы
Подключение блока LCE
Плата FXX-4 - подключение внешних устройств по аналоговым линиям:
  • АТС (режим FXO)
  • аналоговые телефоны(режим FXS)
Плата LDL-4 - подключение оборудования по SHDSL-линии:
  • переговорные устройства УПГ
  • пульт LDP
Плата LPS-220 – подключение внешнего блока питания АС 220 В
Плата LCR - плата функционала записи переговоров
Плата LAL-2О - интеграция по аналоговым линиям с внешними системами:
Система связи «Орех»
Плата LVS – подключение потокаE1
Плата LCU -подключение по Ethernet внешней системы мониторинга на базе SNMP
- конфигурирование централи LCE
Плата LAL-2 - интеграция по аналоговым линиям с внешними
системами:
  • ОПС,СКУД, АСУ ТП, КТС П-166
  • Радиосвязь
  • Системы записи
  • FM-тюнеры
  • АТС по E&M
Плата LDL-4 - подключение оборудования по SHDSL-линии:
  • переговорные устройства УПГ
  • пульт LDP
Плата LPS-48 - подключение внешнего блока питания DC 48 В
Плата LDE - подключение оборудования по Ethernet:
  • блок LCE
  • блок LBC-8, LBC-8-01
  • переговорные устройства УПГ
  • пульт LDP
  • Пульт СОДС
Плата LDE - подключение оборудования по Ethernet:
  • блок LCE
  • блок LBC-8, LBC-8-01
  • переговорные устройства УПГ
  • пульт LDP
  • Пульт СОДС
Предназначены для организации системы оповещения
с коммутацией 100-вольтового сигнала от усилителей
в линии оповещения. Обеспечивают контроль усилителей,
линий оповещения и резервирование усилителей.

LBC-8-01 – вещание в одну зону оповещения.
LBC-8 – до8 зон оповещения, с независимым вещанием
в каждую зону.
  • как самостоятельное устройство для организации оповещения в составе системы громкоговорящей связи
  • подключение к IP-АТС на объекте по протоколу SIP или к аналоговой АТС по интерфейсу E&M
  • для трансляции сообщений от абонентов АТС в систему оповещения
LBC-8-01, LBC-8
БЛОК КОНТРОЛЯ ЛИНИЙ ОПОВЕЩЕНИЯ
Применение блоков:
Контроль линий оповещения и трансляционные усилители
Предназначенные для усиления линейного аудиосигнала
в 100 В при совместной работе с блоком LBC.
  • мощность трансляционных усилителей: 2х350, 2х500 Вт
  • рабочее напряжение 220 В (АС), 24 В (DC)
  • соотношение «сигнал/шум»≤ 90 дБ
  • диапазон рабочих температур от +5 до +40 °С
ИП
ДВУХКАНАЛЬНЫЕ ТРАНСЛЯЦИОННЫЕ УСИЛИТЕЛИ
Характеристики:
Предназначен для электропитания аппаратуры связи постоянным напряжением 48/60 В
UPS-1200LS
БЛОК БЕСПЕРЕБОЙНОГО ПИТАНИЯ
Блоки питания и модуль подключений
Предназначен для подключения внешних цепей к центральному оборудованию, а также для защиты от перенапряжения центрального и периферийного
оборудования в составе системы громкоговорящей связи
UMZ
УНИВЕРСАЛЬНЫЙ МОДУЛЬ ПОДКЛЮЧЕНИЙ
Оконечное оборудование
Переговорные устройства
Диспетчерские пульты
Громкоговорители
Лампы-вспышки
Переговорные устройства
Предназначены для использования в качестве оконечных устройств двусторонней и односторонней громкоговорящей связи
  • 2, 4 или 6 кнопок связи
  • интерфейсы связи: SHDSL, Ethernet, аналоговый
  • активное шумоподавление, подавление обратной акустической связи и эха
  • полноценный дуплексный режим
  • защита корпуса от влаги и пыли IP-65
УПГ-78
Дополнительные опции
Рупорный
громкоговоритель
Тангента
Телефонная
трубка
Гарнитура
Устройство
Светосигнальное
Устанавливаются на всех видах открытых и закрытых объектов со сложными условиями эксплуатации, в том числе с возможным образованием взрывоопасных газов, взвесей, жидкостей и пыли
УПГ-ЕхМ исп.78
Дополнительные опции
Рупорный
громкоговоритель
Тангента
Телефонная
трубка
Гарнитура
Устройство
Светосигнальное
  • 2, 4 или 6 кнопок связи
  • интерфейсы связи: SHDSL, Ethernet, аналоговый
  • активное шумоподавление, подавление обратной акустической связи и эха
  • полноценный дуплексный режим
  • защита корпуса от влаги и пыли IP-65
  • взрывозащита: 1Ex mb ibIIC T6 Gb X /
  • PB Ex mb ibI Mb X / Ex mb ibIIIC Т80ºC Db X
Стойка МС-02
Предназначена для крепления переговорных устройств в случае, когда нет возможности установить переговорное устройство на стену или иные строительные конструкции. При необходимости стойки могут оснащаться акустическими капюшонами.
Акустический капюшон используется в чрезвычайно шумных средах для подавления внешнего шума в зоне передачи сообщений.
Корпус кабины изготовлен из листовой стали
с порошковым покрытием
Высота с установленной рамой крепления
громкоговорителей
-максимальная, мм
-минимальная, мм
Высота стойки с основанием, мм
Крепежная площадка стойки, мм
Вес, кг
2500
2160
1710
330х300
36
Диспетчерские пульты
Предназначен для организации прямой или многоадресной связи и оповещения одновременно на несколько абонентских устройств или зон трансляции из помещений оператора или диспетчера
  • 12, 20, 32, 48 кнопок связи
  • металлический корпус, встроенный динамик
  • интерфейсы связи: SHDSL, Ethernet, аналоговый
  • активное шумоподавление, подавление обратной акустической связи и эха
  • полноценный дуплексный режим
  • полоса передачи звука от 0,3 до 16 кГц, (подходит для шумных мест)
  • многоцветная индикация состояния абонента
  • поддержка РоE
ПУЛЬТ LDP
Переговорные устройства офисного исполнения устанавливаются на закрытых объектах и в помещениях с нормальным условиями эксплуатации
УПГ-07
  • 1, 2 кнопки связи
  • металлический корпус, встроенный динамик
  • интерфейсы связи: SHDSL, Ethernet, аналоговый
  • активное шумоподавление, подавление обратной акустической связи и эха
  • полноценный дуплексный режим
  • многоцветная индикация состояния абонента
  • поддержка PoE
  • рабочая температура от -10 до + 50°С
  • дополнительная опция «сухой контакт»

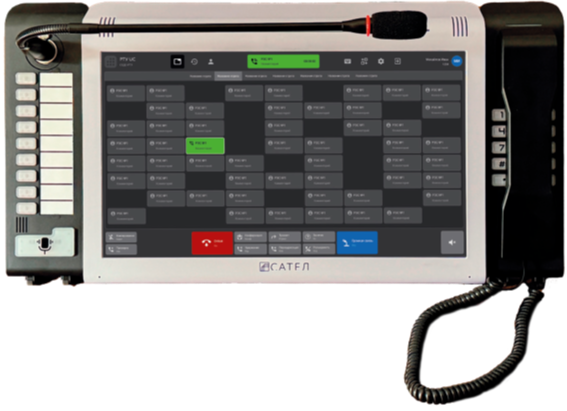

Пульт СОДС
Предназначен для организации прямой или многоадресной связи и оповещения одновременно на несколько абонентских устройств или зон трансляции из помещений оператора или диспетчера
  • Подключение дополнительных модулей и программирование кнопок
  • Энергосберегающие режимы
  • Отключение/Включение сенсорного экрана
  • Регулировка яркости экрана и световой индикации
  • Отдельно подключаемый модуль трубки
  • Подключаемые модули с механическими свободно настраиваемыми кнопками
  • Световая индикация механических кнопок
  • Свободно расширяемые программные клавиши
Дополнительные опции
Внешний микрофон "Гусиная шея"
Тангента
Телефонная
трубка
Громкоговорящая связь на предприятии
Административно-бытовой комплекс
  • селекторная связь
  • СОУЭ
Территория предприятия
  • командно-поисковая связь
Охрана периметра
  • охранное оповещение
  • связь КПП с начальником караула
  • тревожная сигнализация
Цех №1, невзрывоопасное производство
  • технологическая связь
  • командно-поисковая связь
Товарные склады
  • диспетчерская связь
  • командно-поисковая связь
Цех №2, Взрывоопасное производство
  • технологическая связь
  • командно-поисковая связь
Технологическая установка
  • технологическая связь
  • командно-поисковая связь
Комплекс хранения СПГ
  • диспетчерская связь
  • командно-поисковая связь
Очистные сооружения
  • диспетчерская связь
  • командно-поисковая связь
Ж/д наливная, автоналивная эстакада
  • диспетчерская связь
  • командно-поисковая связь
Технологическая установка
  • технологическая связь
  • командно-поисковая связь
Технологическая установка
  • технологическая связь
  • командно-поисковая связь
Технологическая установка
  • технологическая связь
  • командно-поисковая связь
Товарные склады
  • диспетчерская связь
  • командно-поисковая связь
Подсистема с централью
Типовая схема СОДС и ГГС
Сфера применения
Оконечное оборудование предназначено для работы в таких зонах как:
Экстремальной
температуры
Повышенной влажности
Отрасли применения
Высокого уровня шума
Агрессивной
среды
Взрывоопасной среды
Нефтегазовая
Металлургическая
Химическая
Транспортная
Энергетическая
Машиностроительная
Горнорудная
ВПК
Отправьте заявку на консультацию
Эксперты САТЕЛ ПрО изучат ваш проект, дадут рекомендации и предложат лучшее решение
